Locomotives CC 6500

Puissance, Grâce, Fiabilité, trois mots pour résumer les CC 6500.


cliquez sur les photos pour visualiser le diaporama

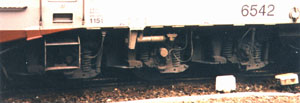

Ce fût tout d'abord, une étude sur les futures CC 21000 qui donnèrent naissance aux CC 6500 et aux CC 14500 (qui restèrent à l'état de projet sur papier). Ces dernières s'inscrivaient dans l'optique du tunnel sous la Manche. Défendeur de ce grand projet, Fernand NOUVION, chef de la D.E.T.E. (Division des Etudes de Traction Electrique) est le personnage central de toute cette histoire, enfin son "oeuvre". Remarquons que si les CC 6500 fûrent équipées de bogies à trois essieux (type C ), ce fût bien parce qu'elles découlaient d'un locomotive bicourant. En effet, il était alors assez difficile de loger toute la puissance d'une machine aussi classique (moteurs séries, graduateurs et rhéostat..) dans une locomotive à deux bogies B, toutes notions d'adhérence mises de coté. Celà devenait impossible pour une version bicourant. C'est également la dernière fois que l'on utilisa des bogies monomoteur biréduction.


cliquez sur les photos pour visualiser le diaporama

Equipée de 2 moteurs de traction, autoventilés type TTB 665 A1 à deux induits, elles accusent une puissance aux arbres moteurs de 5 520 Kw ( 7480 ch.).

Ce fût la première machine de série apte dès l'origine à 200 Km/h.
(avec des trains prestigieux aux "crochets", comme l'Aquitaine, l'Etendard et le Capitole..)

Du point de vue de la consommation d'électricité sous courant continu, avec ses quelques 6000 Kw, la locomotive apparaît comme la plus gloutonne qui puisse exister en France. Combien de millions de Kw seront partis en fumée chaque jour, "grâce" au rhéostat de ces locomotives ? D'ailleurs, les sous stations s'en souviendront sûrement encore longtemps...


cliquez sur les photos pour visualiser le diaporama

CARACTERISTIQUES PRINCIPALES

Effectif : 74
Date de construction 1969 - 1972
Constructeurs Alsthom et MTE
Disposition des essieux C C
Masse adhérente 116,4 119,9 et 119,7 T
Masse totale 116,4 119,9 et 119,7 T
Nbr de moteurs : 2
Transmission mécanique
Pantographes 2 AM 18B
Longueur hors tout 20,190m
Rayon mini inscription 100
Vitesse maximum 100 / 220 km/h

Une série de 21 locomotives numérotées CC 6539 à 6559, fûrent sorties avec des persiennes verticales et une livrée vert bleuté foncé réhaussée de bandeaux blanc cassé ( livrée dite "Maurienne").
Destinées à la ligne difficile de Chambéry - Modane ( en sens impair, des rampes de 30 °/°°), elles fûrent également équipées de poutres à frotteurs de contact. La ligne était dans un premier temps électrifiée sous courant continu 1,5 Kw par rail latéral conducteur.

Il n'y a pas eu beaucoup de modifications de la série à part :

Les CC 6500 resteront pour tous les amoureux du rail, "leur" machine préférée en traction électrique 1,5 Kv.

J. DE GEA

Vous voulez en savoir plus sur les CC 6500, vous trouverez après quelques liens vers des sites sur ces machines :

Sites Web
Adresses
Les Savoies du Rail -reportage en Maurienne http://club.euronet.be/philippe.matyus/pic/maurien/index.html
Des pages techniques (difficile pour se connecter) http://zil.pgm.ens-cachan.fr/pystile/rlt/objindus/train/cc6500
